Діаграма зв'язків

Матеріал з Planfix

Діаграма зв'язків — це вид списку Планувальника, за допомогою якого можна додати блоки або завдання на дошку та встановити між ними необхідні зв'язки для візуального планування й реалізації бізнес‑ідей. Це не просто «малювання» діаграм, а частина Planfix з прямим зв'язком із завданнями:




Встановлені зв'язки між завданнями «живуть» лише в межах однієї діаграми. Це означає, що ви легко зможете перетягувати зі списку Планувальника одні й ті самі завдання на різні діаграми, при цьому на кожній із них пов'язувати ці завдання між собою по‑різному.

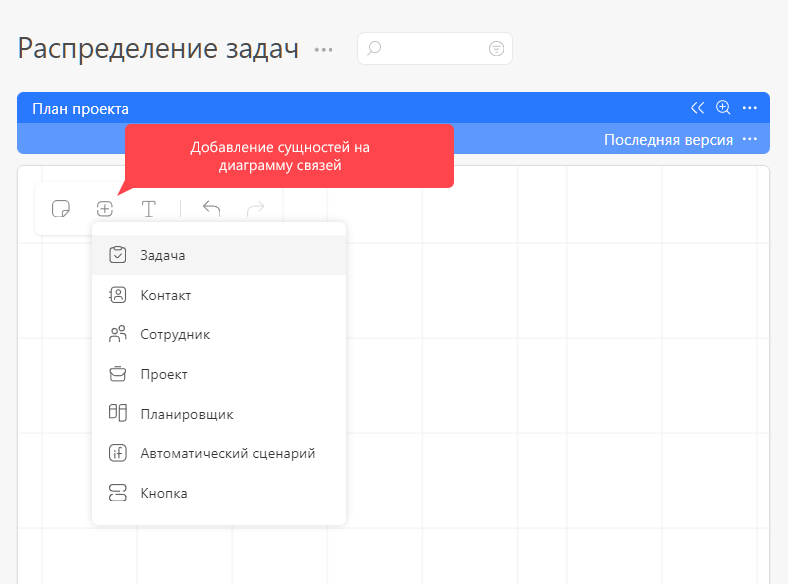

На діаграму зв'язків можна додати:

  • Завдання
  • Контрагентів
  • Співробітників
  • Проєкти
  • Планувальники
  • Автоматичні сценарії
  • Кнопки


Додавання блока та створення завдання

  • Натисніть на новий блок, щоб додати його на діаграму:



  • Або натисніть на іконку існуючих завдань, щоб вибрати потрібне зі списку:


Керування

  • Подвійний клік по блоку = змінити назву.
  • Колесо миші вгору‑вниз = зум дошки. Вниз — віддалити, вгору — наблизити.
  • Утримування ПКМ (права кнопка миші) на пустому місці або утриманий пробіл + ЛКМ (ліва кнопка миші) = переміщення дошки в будь‑який бік.
  • Клік ЛКМ по блоку = виділення картки та відображення додаткових можливостей.
  • Утриманий CTRL:
    • Клік ЛКМ по черзі на блоки = виділення одразу кількох карток.
    • Повторне натискання ЛКМ на виділеному блоці = зняття виділення.
  • Утриманий ЛКМ намалювати прямокутник навколо блоків = виділення одразу кількох карток. Виділені картки можна переміщувати, утримавши будь‑яку з них ЛКМ.
  • Клік по стрілці, що з'єднує блоки = виділення зв'язку. Натисніть кнопку «Delete», щоб видалити зв'язок.
  • CTRL + C = скопіювати один або кілька блоків / завдань.
  • CTRL + V = вставити зі буфера обміну скопійовані блоки / завдання.
  • CTRL + Z = скасувати останню дію на діаграмі.
  • F2 — запустити редагування тексту в блоці.
  • Клік по лупі = розгорнути діаграму на весь екран:


Важливо

  • Зв'язки в діаграмі не слід плутати зі зв'язками між завданнями на панелі «Залежності», які впливають на дати планованого початку або завершення завдань.
  • Діаграма зв'язків доступна в пакетах «Бізнес» і «Корпорація».
